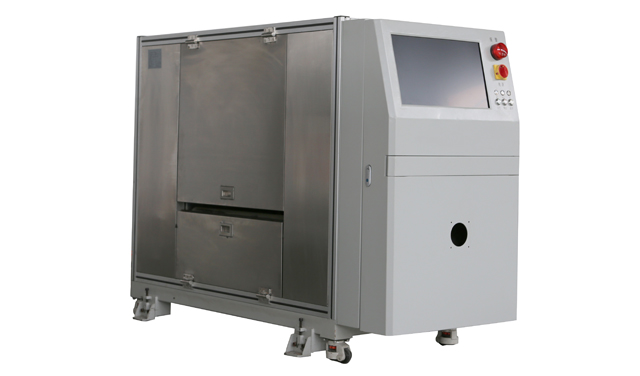

TG20-L系列激光極片測厚儀為測量和控制鋰電池電極片輥壓總厚度而設計,系統主要由上位機及控制單元、激光厚度測量單元和檢測器移動機械裝置組成。它能夠準確、可靠地測量包括極片、鋰電池涂層在內的總面密度和厚度。

測厚控制系統可和輥壓生產設備形成閉環系統,可精確控制電極片的厚度,測量和控制系統保證了鋰電池電極片的輥壓生產達到高質量標準。

激光測厚儀的優點在于它采用的是非接觸的測量,相對接觸式測厚儀更精準,不會因為磨損而損失精度,同時激光測厚精度高,不受被測物的材料、質地、型狀、反射率的

限制。

適合測量：連續涂布冷軋、間隙涂布冷軋、條紋涂布冷軋。

適合產品：正極極片、負極極片、銅箔、鋁箔。

性能參數表

測量原理

激光測厚儀是基于三角測距原理，使用集成式的三角測距傳感器測量出從安裝支架到物體表面的距離，進而根據支架的固定距離計算得出物體的厚度。

當被測物的厚度發生變化后，激光發生器發射的激光照射到被測物，經反射后照射到激光接收器上的位置將發生位移變化，通過幾何計算便可知被測物厚度的變化量，并將厚度信號以數字或曲線方式輸出。

測厚時上下兩個激光位移傳感器對射并分別測量被測體上表面的位置和下表面的位置，計算后得到被測體的厚度(如上圖：被測體厚度h=L-A-B)。

行業定制軟件

● 智能操作，使用簡單

● 實時顯示測量數據

● 強大的圖標功能:實時厚度圖、重疊數據曲線圖、區域數據曲線圖、縱向/橫向3D趨勢圖

● 基于數據庫的專業數據記錄及管理

● 可全程追溯，海量數據存儲，數據保存時間達3年

● 模板功能可根據不同工藝配方設定測量參數，隨時調用

● 具備定點測量功能

● 自動啟停傳感器及掃描功能

通信及總線接口

● 可與MES系統進行通信

● 可通過總線方式將上位機與局域網連通，進行數據交換

● 支持PLC、以太網、RS485、RS232等總線接口

輥壓機極片厚度自動控制

● 系統根據檢測的厚度值發送數據給輥壓機，輥壓機自動調節壓力

● 控制調節精度±0.2%（FS），小于等于掃描測試精度
